KS-αⅡ
KS-αⅡ
FEATURES
KS-αⅡの特長
小型装置・ロボット・自動化設備など、限られたスペースで保持力が求められる用途に適した薄型シリーズです。
1
薄型設計
限られた取付スペースに組み込みやすい、薄型の無励磁作動ブレーキです。
2
高トルク
小型・薄型でありながら、サイズに応じた静摩擦トルクを確保します。
3
低消費電力
過励磁制御により、保持時の消費電力を低減し、装置の省エネ化と発熱抑制に貢献します。
設計者が検討しやすい6サイズ展開
外径φ26〜71mm、静摩擦トルク0.06〜3.2Nmの範囲で、装置仕様に合わせてサイズを選定できます。
- 省スペース化が必要な小型装置に
- 保持時の消費電力を抑えたい用途に
- 必要トルクに合わせたサイズ選定に
標準仕様で合わない場合もご相談ください
外径・厚み・取付条件・ハブ仕様・トルクなど、装置側の制約に合わせてご相談いただけます。
- カタログ品・規格品では収まらない場合
- 取付寸法やハブ形状が合わない場合
- 要求トルクや取付条件に合わせたい場合
SPECIFICATIONS
仕様・外形寸法
サイズ別の主要仕様、外形寸法、ハブ仕様をご確認いただけます。詳細はカタログまたはCADデータをご参照ください。
| 項目 | A2-26R | A2-32R | A2-39R | A2-48R | A2-56R | A2-71R |
|---|---|---|---|---|---|---|
| 静摩擦トルク［N·m］ | 0.06 | 0.14 | 0.32 | 0.64 | 1.32 | 3.20 |
| 開放電圧／保持電圧［DC V］ | 24/7 | 24/7 | 24/7 | 24/7 | 24/7 | 24/7 |
| 電流値（開放時／保持時）［A］ | 0.69/0.20 | 0.69/0.20 | 0.69/0.20 | 0.69/0.20 | 0.69/0.20 | 0.69/0.20 |
| 消費電力（開放時／保持時）［W］ | 16.5/1.4 | 16.5/1.4 | 16.5/1.4 | 16.5/1.4 | 16.5/1.4 | 16.5/1.4 |
| 外径寸法 A [mm] | 26 | 32 | 39 | 48 | 56 | 71 |
| 全長寸法 D [mm] | 13.5 | 13.5 | 13.2 | 13.8 | 13.9 | 17.0 |
| 質量［g］ | 40 | 60 | 85 | 125 | 180 | 350 |

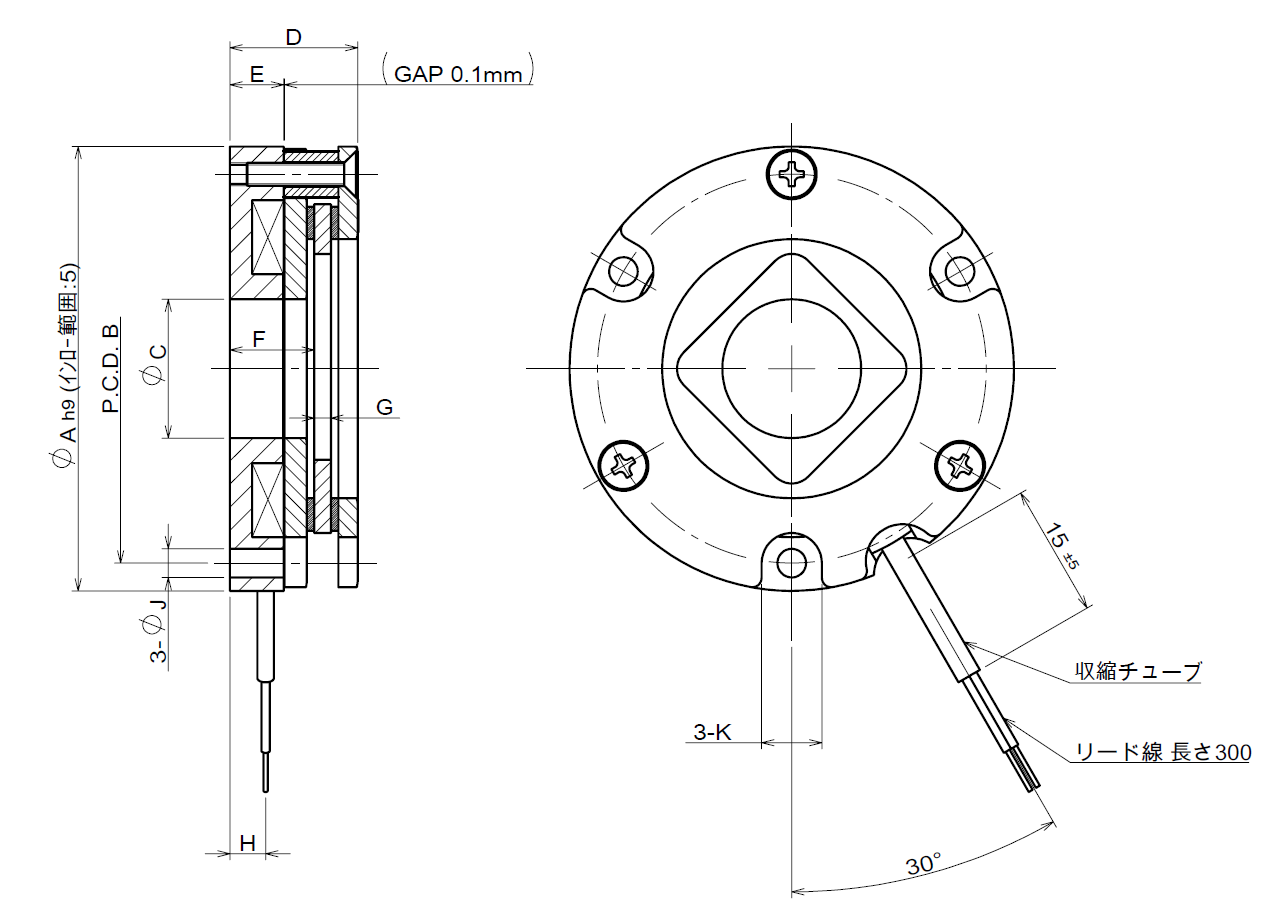

| 項目 | A2-26R | A2-32R | A2-39R | A2-48R | A2-56R | A2-71R | |
|---|---|---|---|---|---|---|---|
| 外形 | A | 26 | 32 | 39 | 48 | 56 | 71 |
| B | 22 | 28 | 33 | 42 | 50 | 65 | |
| C | 7 | 9 | 9 | 15 | 15 | 22 | |
| D | 13.5 | 13.5 | 13.2 | 13.8 | 13.9 | 17.0 | |
| E | 7.3 | 7.3 | 7.0 | 5.8 | 6.0 | 8.5 | |
| F | 9.8 | 9.8 | 9.5 | 9.1 | 9.3 | 11.9 | |
| G | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | |
| H | 4.8 | 4.8 | 4.5 | 3.9 | 4.0 | 5.5 | |
| J | 2.3 | 2.3 | 3.0 | 3.0 | 3.4 | 4.4 | |
| K | 4.5 | 4.5 | 5.5 | 6.5 | 6.5 | 8.0 | |

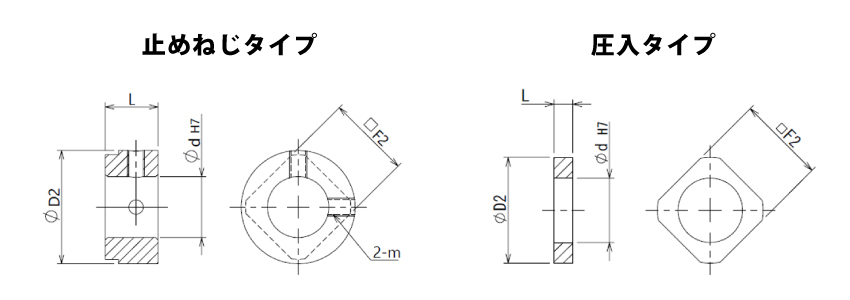

| 仕様 | A2-26R | A2-32R | A2-39R | A2-48R | A2-56R | A2-71R | |
|---|---|---|---|---|---|---|---|
| 2タイプ共通 ハブ内径 d |
標準 | 5 | 8 | 8 | 14 | 14 | 20 |
| 最小 | 4 | 5 | 5 | 8 | 11 | 15 | |
| 最大 | 5 | 8 | 8 | 14 | 14 | 20 | |
| 止めねじ タイプ |
L | 10 | 10 | 10 | 12 | 12 | 15 |
| D2 | 8 | 14 | 16 | 26 | 26 | 35 | |
| F2 | 8 | 12 | 12 | 19 | 19 | 25 | |
| M呼び | M2.5 | M3 | M3 | M4 | M4 | M5 | |
| 圧入 タイプ |
L | 4 | 4 | 4 | 4 | 4 | 5 |
| D2 | 9.5 | 14 | 14 | 23 | 23 | 31 | |
| F2 | 8 | 12 | 12 | 19 | 19 | 25 | |
VOLTAGE CONTROLLER
KS-αⅡには専用電圧コントローラを使用します
KS-αⅡは過励磁制御により、開放時にDC24Vを印加し、定常保持時にDC7Vへ制御します。ご使用には専用電圧コントローラが必要です。
入力電圧
DC24V ±10%
出力電圧
DC24V → DC7V
最大出力電流
DC1.0A
時間定格
連続
※ 当社耐久試験による比較結果です。使用条件により結果は異なります。
※ 詳細な仕様・接続方法については、カタログをご確認ください。
DOWNLOAD
資料ダウンロード
カタログ、CADデータ、取扱説明書をダウンロードいただけます。
標準仕様で合わない場合もご相談ください
標準品で条件が合わない場合も、用途・取付条件・使用環境などを確認しながら、個別に対応します。
FAQ
よくある質問
必要トルク、取付スペース、電源条件などを確認し、用途に適した型式をご案内します。
必要な型式を選択し、必要事項をご入力いただくとCADデータをダウンロードできます。
ブレーキ本体のほかに、専用電圧コントローラが必要です。
